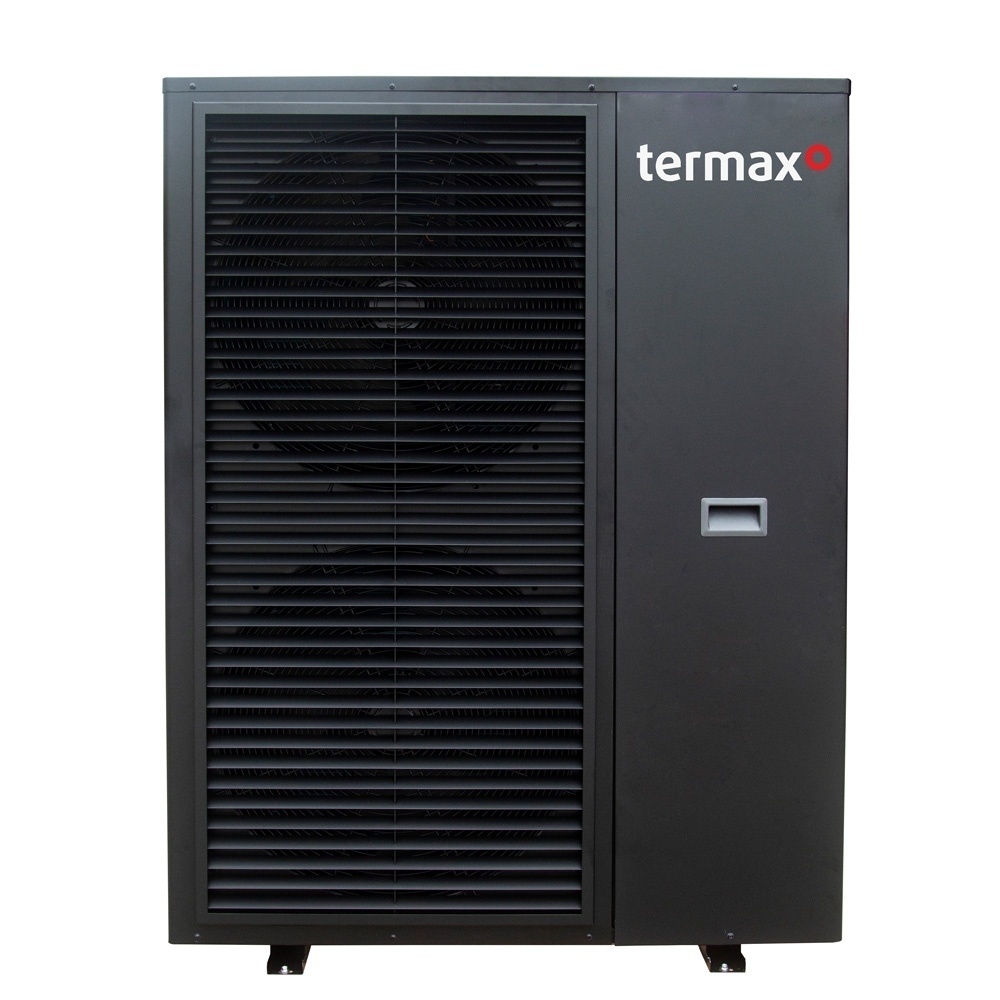

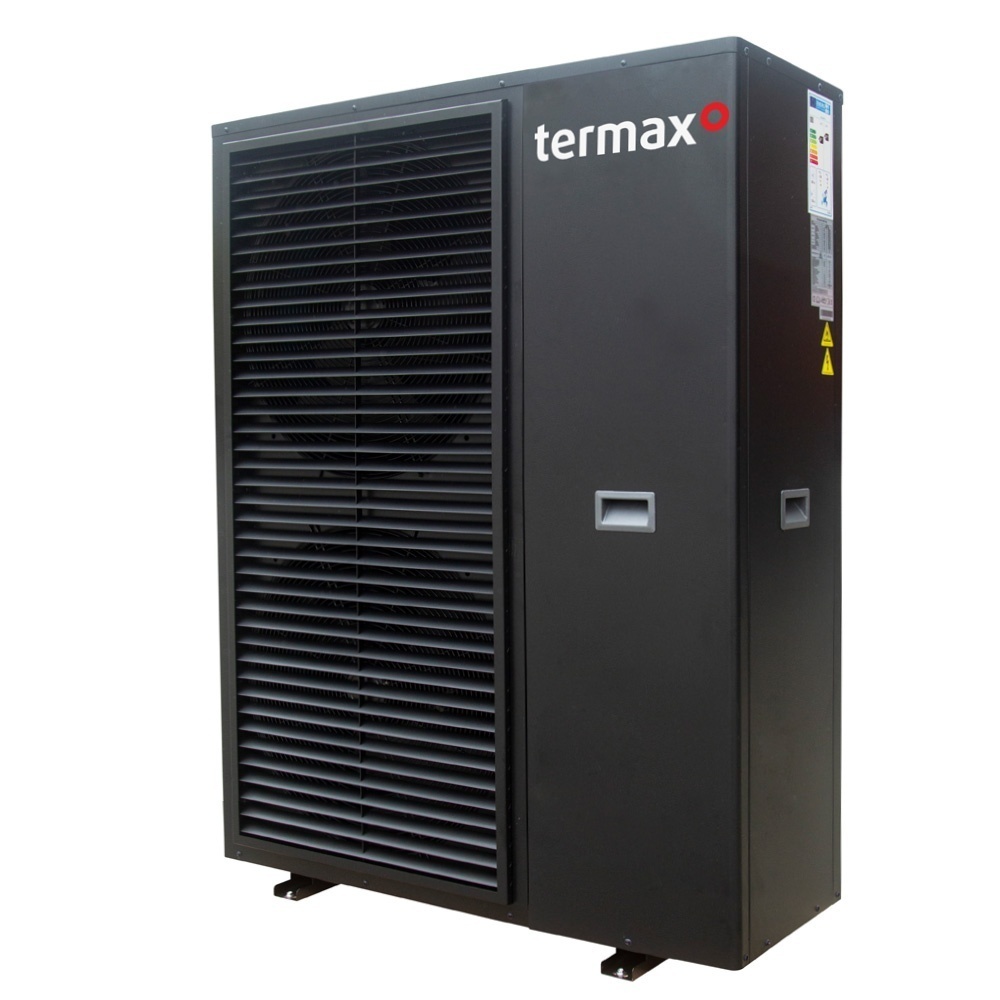

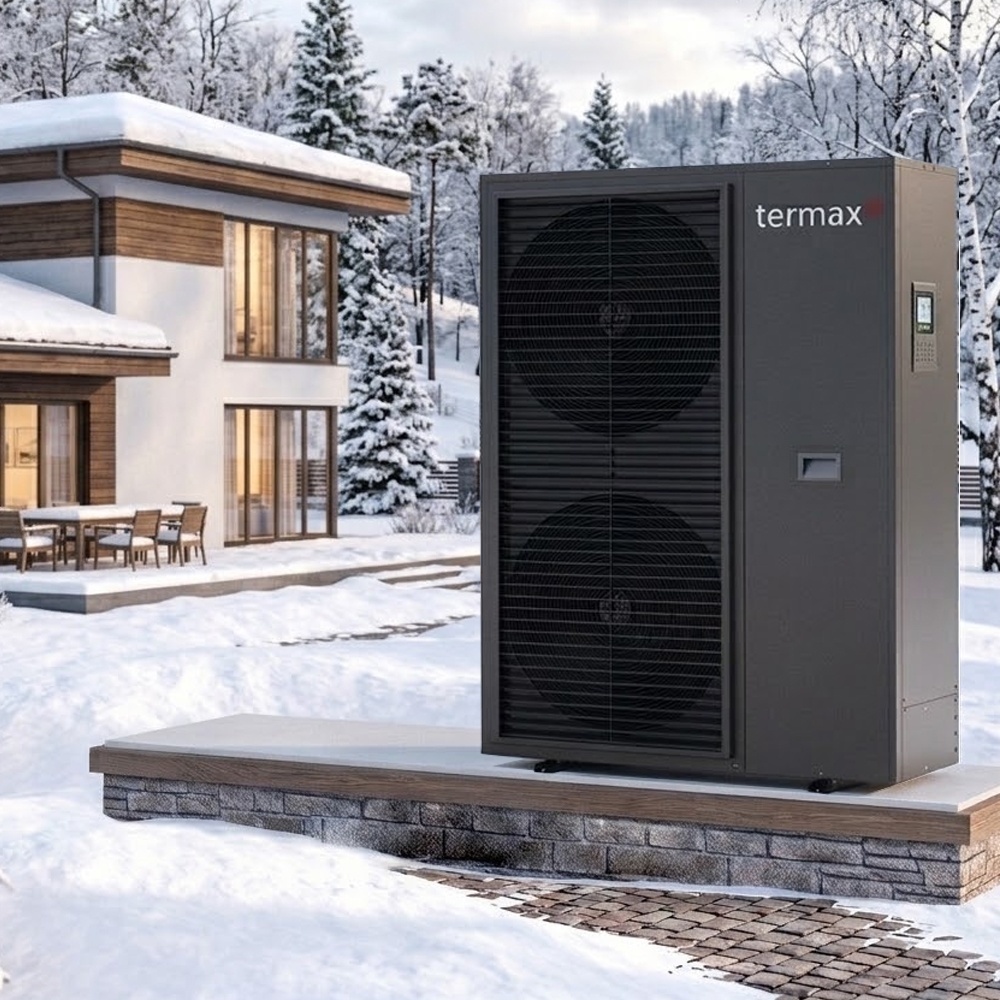

Pompa de caldura monobloc Termax 24 kW, Aer-Apa, Trifazica, Incalzire si Racire, R32

Caracteristici principale

Pompa utilizeaza agent frigorific R32 si poate furniza apa la iesire cu o temperatura de pana la 60°C, in conditiile de functionare prevazute de producator. Unitatea are grad de protectie IPX4.

Constructia monobloc permite conectarea la circuitul de apa al instalatiei, circuitul frigorific fiind integrat in unitatea exterioara.

Functionare in sezonul rece

Conform fisei tehnice, intervalul temperaturii ambiante de functionare este de la -25°C pana la +45°C. Capacitatea de incalzire si consumul electric variaza in functie de temperatura exterioara si de temperatura apei necesare instalatiei.

Alegerea pompei se realizeaza in functie de necesarul termic al cladirii si de conditiile de functionare pentru care este proiectata instalatia.

Apa la iesire de pana la 60°C

Pompa poate fi integrata in instalatii cu incalzire prin pardoseala, radiatoare sau ventiloconvectoare, in functie de dimensionarea sistemului si de temperaturile de lucru necesare.

Pentru utilizarea in modul de racire sunt necesare echipamente compatibile si gestionarea corespunzatoare a condensului.

Control si programare

Controlerul permite selectarea modului de functionare, reglarea temperaturii tinta si programarea functionarii. Manualul descrie si posibilitatea controlului de la distanta prin telefon, conform procedurii corespunzatoare controlerului instalat.

Curba de temperatura climatica

Curba climatica permite reglarea temperaturii apei la iesire in functie de temperatura exterioara. Astfel, sistemul poate adapta temperatura agentului termic la conditiile de afara si la tipul instalatiei.

Setarea curbei se realizeaza in functie de necesarul cladirii si de echipamentele de incalzire utilizate.

Mod silentios

Modul silentios permite adaptarea functionarii unitatii la cerintele de confort acustic. Utilizarea acestui mod trebuie corelata cu necesarul de incalzire sau racire al cladirii.

Preparare apa calda menajera

Pentru prepararea apei calde menajere, pompa se conecteaza la un boiler compatibil. Boilerul, serpentina si accesoriile necesare se aleg in functie de consum si de configuratia instalatiei.

Principiul de functionare

Pompa de caldura transfera energia din aerul exterior catre apa din instalatie prin intermediul circuitului frigorific. In modul de racire, sistemul extrage caldura din circuitul de apa si o evacueaza in exterior.

DATE TEHNICE

Performante de incalzire si racire

Incalzire cu apa la 35°C

• Capacitate de incalzire: pana la 26,10 kW
• Putere electrica absorbita: 1,78–6,45 kW
• Curent absorbit: 2,87–10,35 A
• COP: 4,04–5,43

Conditii de testare: aer exterior 7°C/6°C, bulb uscat/umed; apa la intrare 30°C si la iesire 35°C.

Incalzire cu apa la 55°C

• Capacitate de incalzire: pana la 26,10 kW
• Putere electrica absorbita: 1,95–8,55 kW
• Curent absorbit: 3,15–13,80 A
• COP: 3,05–3,42

Conditii de testare: aer exterior 7°C/6°C, bulb uscat/umed; apa la intrare 47°C si la iesire 55°C.

Racire cu apa la 7°C

• Capacitate de racire: pana la 21,30 kW
• Putere electrica absorbita: 1,95–8,20 kW
• Curent absorbit: 3,15–13,23 A

Conditii de testare: aer exterior 35°C/24°C, bulb uscat/umed; apa la intrare 12°C si la iesire 7°C.

Caracteristici generale

Brand: TERMAX
Model: BLN-024TD3
Tip pompa de caldura: Aer-apa
Constructie: Monobloc
Putere comerciala: 24 kW
Functii: Incalzire / Racire / Preparare ACM cu boiler compatibil
Alimentare: Trifazata, cu neutru
Tensiune de alimentare: 380–415 V
Frecventa: 50 Hz
Putere nominala absorbita: 10 kW
Curent nominal absorbit: 17 A
Agent frigorific: R32
Incarcatura agent frigorific: 3,5 kg
GWP: 675
Echivalent CO₂: 2,36 t
Temperatura maxima apa la iesire: 60°C
Temperatura ambianta de functionare: -25…+45°C
Racorduri hidraulice: 1/2 inch
Debit nominal apa: 4,12 m³/h
Cadere de presiune pe apa: 35 kPa
Presiune apa minima / maxima: 1 / 3 bar
Nivel de presiune acustica: 58 dB(A)
Clasa de protectie electrica: I
Grad de protectie: IPX4
Dimensiuni nete (L × A × H): 1100 × 445 × 1450 mm
Greutate neta: 160 kg
