Descriere

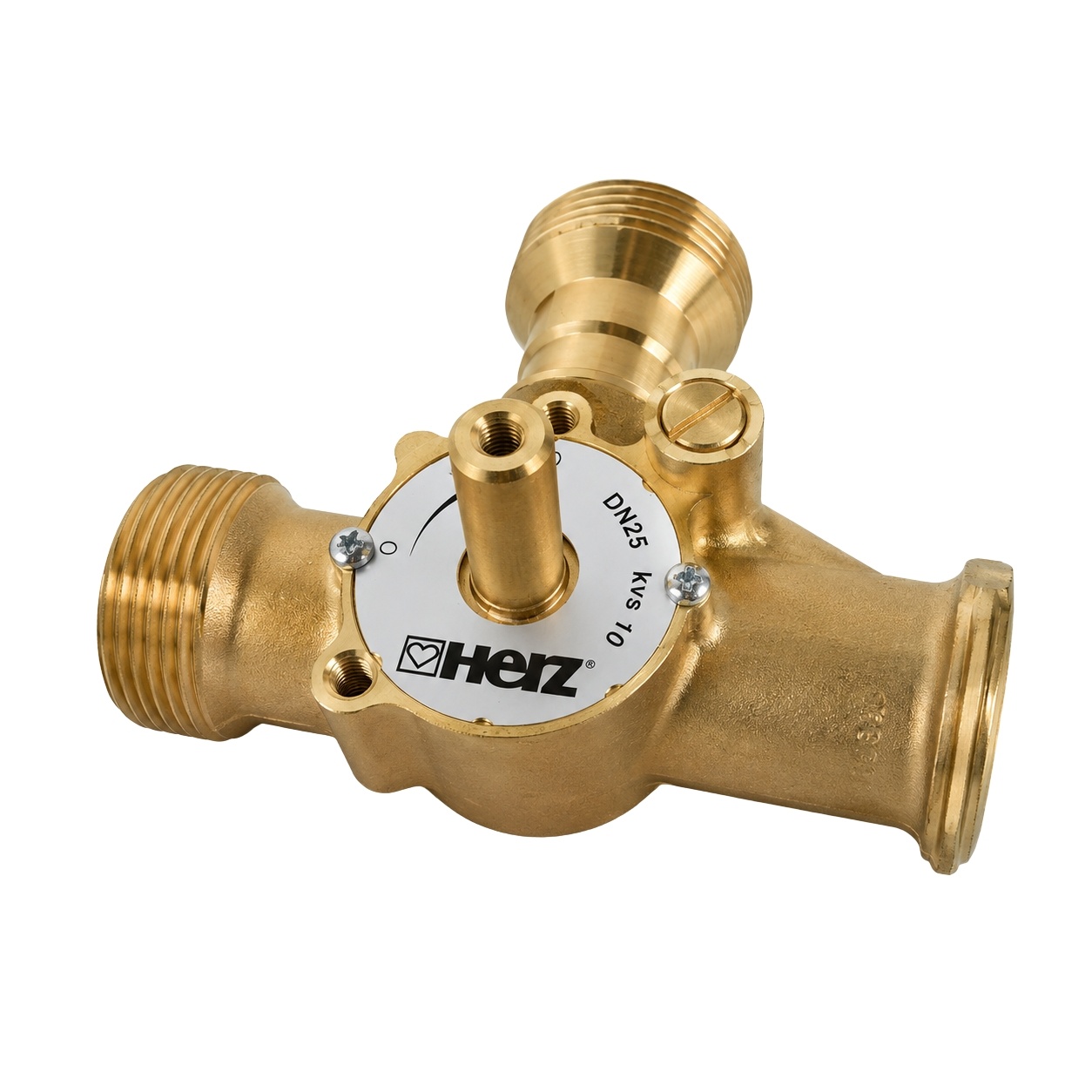

Vana de amestec HERZ cu 3 cai si bypass integrat DN25, Kvs 10, pentru actionare electrica sau manuala

Vana de amestec HERZ cu 3 cai si bypass integrat este o componenta profesionala a grupului de pompare HERZ PUMPFIX destinata instalatiilor de incalzire si racire, utilizata pentru reglarea si controlul temperaturii agentului termic. Datorita constructiei robuste din alama si posibilitatii de actionare manuala sau electrica, aceasta ofera o solutie fiabila pentru distributia si amestecul precis al debitului in sistemele moderne HVAC.

Modelul este prevazut cu bypass reglabil integrat, care permite recircularea unei parti din agentul termic intre tur si retur, contribuind la protejarea echipamentelor si la mentinerea unui regim optim de functionare. Vana poate fi utilizata atat pentru amestecul fluidelor, cat si pentru devierea debitului, in functie de configuratia instalatiei.

Cum functioneaza vana cu 3 cai si bypass?

Vana dispune de trei racorduri principale si un bypass integrat care permite amestecarea controlata a debitului dintre circuitul de tur si cel de retur. Prin modificarea pozitiei obturatorului intern, se regleaza proportia dintre agentul termic provenit din sursa de caldura si cel recirculat din instalatie.

La temperaturi reduse ale agentului termic, bypass-ul permite recircularea unei parti din debit pentru a proteja generatorul de caldura si pentru a evita socurile termice. Pe masura ce temperatura creste, vana directioneaza un volum mai mare de agent termic catre instalatie, asigurand confortul si eficienta energetica.

Avantaje si beneficii

Control precis al temperaturii
Permite reglarea continua a temperaturii agentului termic prin amestecarea controlata a debitelor de tur si retur.

Economisirea energiei
Optimizeaza functionarea sistemului de incalzire prin adaptarea permanenta a debitului si temperaturii in functie de necesitati.

Protectia sistemului
Bypass-ul integrat contribuie la protejarea cazanelor, pompelor si schimbatoarelor de caldura impotriva temperaturilor excesive sau a diferentelor mari de temperatura.

Eficienta energetica ridicata
Optimizeaza functionarea sistemului de incalzire prin adaptarea permanenta a debitului si temperaturii in functie de necesitati.

Compatibilitate extinsa
Poate fi utilizata impreuna cu servomotoare electrice HERZ sau cu actionare manuala, oferind flexibilitate in proiectarea instalatiei.

Constructie durabila
Corpul din alama rezistenta la coroziune si garniturile EPDM asigura o durata de viata indelungata si o functionare sigura in conditii dificile.

Domenii de utilizare

• Instalatii de incalzire centrala;

• Sisteme cu cazane pe gaz, combustibil solid sau pompe de caldura;

• Incalzire prin pardoseala;

• Grupuri de pompare si distributie;

• Instalatii de racire;

• Sisteme de amestec si protectie a temperaturii de retur.

Caracteristici principale

• Vana de amestec cu 3 cai si bypass integrat;

• Compatibila cu actionare electrica sau manuala;

• Dimensiune nominala: DN25;

• Coeficient de debit: Kvs 10 m³/h;

• Corp din alama de inalta calitate;

• Bypass reglabil integrat;

• Racord pentru servomotor HERZ;

• Potrivita pentru instalatii de incalzire si racire.

Date tehnice

• Model: HERZ vana cu 3 cai si bypass integrat;

• Dimensiune nominala: DN25;

• Kvs: 10 m³/h;

• Presiune nominala: PN6 cu pompa / PN10 fara pompa;

• Temperatura maxima de lucru: 110°C;

• Temperatura minima de lucru: 0°C (apa);

• Temperatura maxima pe perioade scurte: 120°C;

• Material corp: alama forjata conform EN 12165;

• Garnituri: EPDM;

• Material izolatie termica grup pompaj: EPP;

• Racorduri: filet exterior conform ISO 228-1 G1 1/4".

Atentie!

Pentru functionarea optima, vana trebuie instalata conform schemei hidraulice recomandate de producator. Se recomanda verificarea periodica a pozitiei bypass-ului si utilizarea unui servomotor compatibil atunci cand este necesar control automatizat al temperaturii.

Prin combinatia dintre vana de amestec cu 3 cai si bypass-ul integrat, acest model HERZ ofera o solutie eficienta pentru controlul temperaturii, protectia instalatiei si optimizarea consumului energetic in aplicatiile rezidentiale si comerciale.
