Grup pompare Pumpfix Mix HERZ,10 kw, DN 25, kvs 6.3 mc/h, cu pompa

Descriere

Grup pompare Pumpfix Mix HERZ,10 kw, DN 25, kvs 10 mc/h, cu pompa.

Grupul de pompare HERZ-PUMPFIX este folosit în sisteme de încălzire și de apă răcită în spații rezidențiale. Este posibilă instalarea de pompe de circulație de la producători diferiți și de tipuri diferite. Vana integrată cu 3 căi poate fi folosită pentru funcția de amestec sau distribuție în combinație cu dispozitivul de acționare electrică. Într-un procent egal, curba caracteristică liniară sau pătratică este controlată de dispozitivul de acționare electrică

Grupul de pompare Pumpfix Mix HERZ are rolul de a asigura circulația fluidului în sistemul respectiv. Este o componenta esențiala în instalațiile de încălzire centrală, instalațiile de răcire, sau alte sisteme care necesită transportul și distribuția eficientă a fluidelor. Iată câteva aspecte cheie ale rolului grupurilor de pompare:

1. Circulație eficientă: Grupurile de pompare contribuie la crearea unui flux continuu și eficient al fluidului prin instalație. Ele sunt utilizate pentru a asigura transportul fluidului de la sursa de căldură (cum ar fi un cazan) către radiatoare, ventiloconvectoare sau alte puncte de utilizare.

2. Menținerea presiunii corespunzătoare: Grupurile de pompare ajută la menținerea presiunii adecvate în întreaga instalație. Aceasta este crucială pentru asigurarea unei distribuții uniforme a fluidului și pentru ca sistemul să funcționeze în parametrii optimi.

3. Reglarea temperaturii: În instalațiile de încălzire centrală, grupurile de pompare contribuie la reglarea temperaturii, distribuind apa caldă la radiatoare sau la alte emisoare de căldură în funcție de necesități.

4. Economisirea energiei: Prin controlul circulației fluidului în funcție de cerințe, grupurile de pompare contribuie la economisirea energiei. Ele pot fi proiectate să ajusteze automat nivelul de pompaj în funcție de condițiile de funcționare, reducând astfel consumul de energie electrică.

5. Protecția împotriva blocărilor: Grupurile de pompare pot include dispozitive de protecție împotriva blocărilor sau împotriva funcționării la presiuni sau temperaturi extreme, contribuind la securitatea și durabilitatea sistemului.

Grupul de pompare HERZ PUMPFIX MIX este un produs de calitate superioară preasamblat și testat sub presiune în timpul procesului de fabricație cu un control constant al calității.



Avantajele grupului de pompare sunt:
•  toate componentele integrate sunt rezultatul dezvoltării noastre,
•  controlul permanent al calității producției în fabricile noastre,
•  livrăm grupuri de pompare complete,
•  instalare și întreținere ușoare,
•  pompă de circulație cu lungime de instalare de 130 mm și 180 mm
•  distanța de racordare dintre tur și retur: 125 mm
•  toate grupurile de pompare sunt disponibile cu sau fără pompa de circulație.

Montaj:
Grupul de pompare se montează pe verticală, cu robinetele cu termometrul în sus. Racordarea la cazan sau distribuitor se face la partea de jos, cu filet exterior. Racordarea la consumatori se face deasupra, cu filet interior.
Grupul de pompare trebuie să fie prins (fixat) pe un set al unei plăci de montaj. Fiecare grup de pompare este echipat cu două plăci de montaj.
Distribuitorul DN 25 HERZ PUMPFIX este recomandat când se folosesc mai multe grupuri de pompare HERZ PUMPFIX (în cazul unui sistem de încălzire cu mai multe circuite). Grupul de pompare și distribuitorul sunt
proiectate astfel încât să poată fi montate direct unul pe celălalt. Grupurile de pompare pot fi de asemenea montate
pe distribuitoare de alte dimensiuni (DN32), folosind racorduri adaptoare.

Dimensiuni de instalare pe placa de suport

• DN: 25
• A (mm): 250
• B (mm): 430
• C (mm): 50
• D (mm): 150
• E (mm): 100
• F (mm): 54,3
• G (mm): 58,8
• H (mm): 8,5

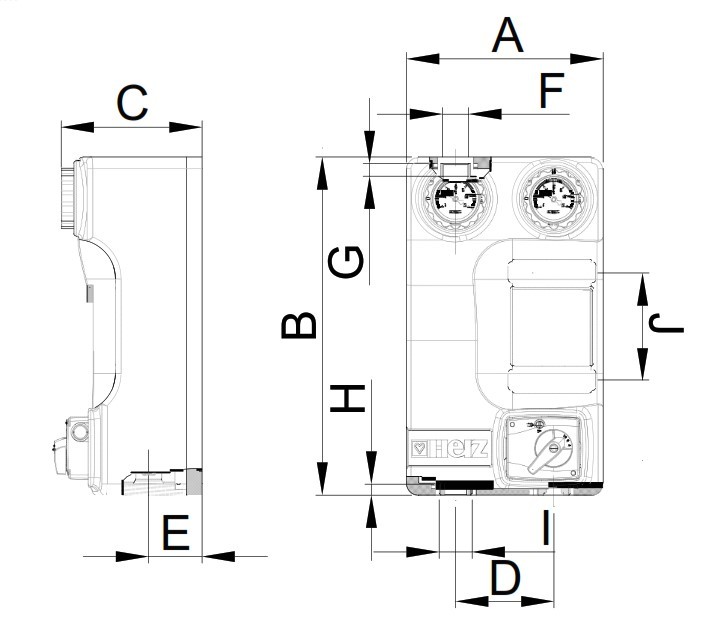

Date tehnice:

• DN : 25
• Pompa : WILO-STRATOS PICO25/1-6
• kvs [m3/h]: 10 m3/h
• OV : nu
• BP : nu
• A [mm]: 250
• B [mm]: 430
• C [mm]: 209
• D [mm]: 125
• E [mm]: 68
• F* [in]: 1""
• G [mm]: 16
• H [mm]: 12
• I** [in]: 1-1/4""
• J [mm]: 180

*filet interior     **filet exterior

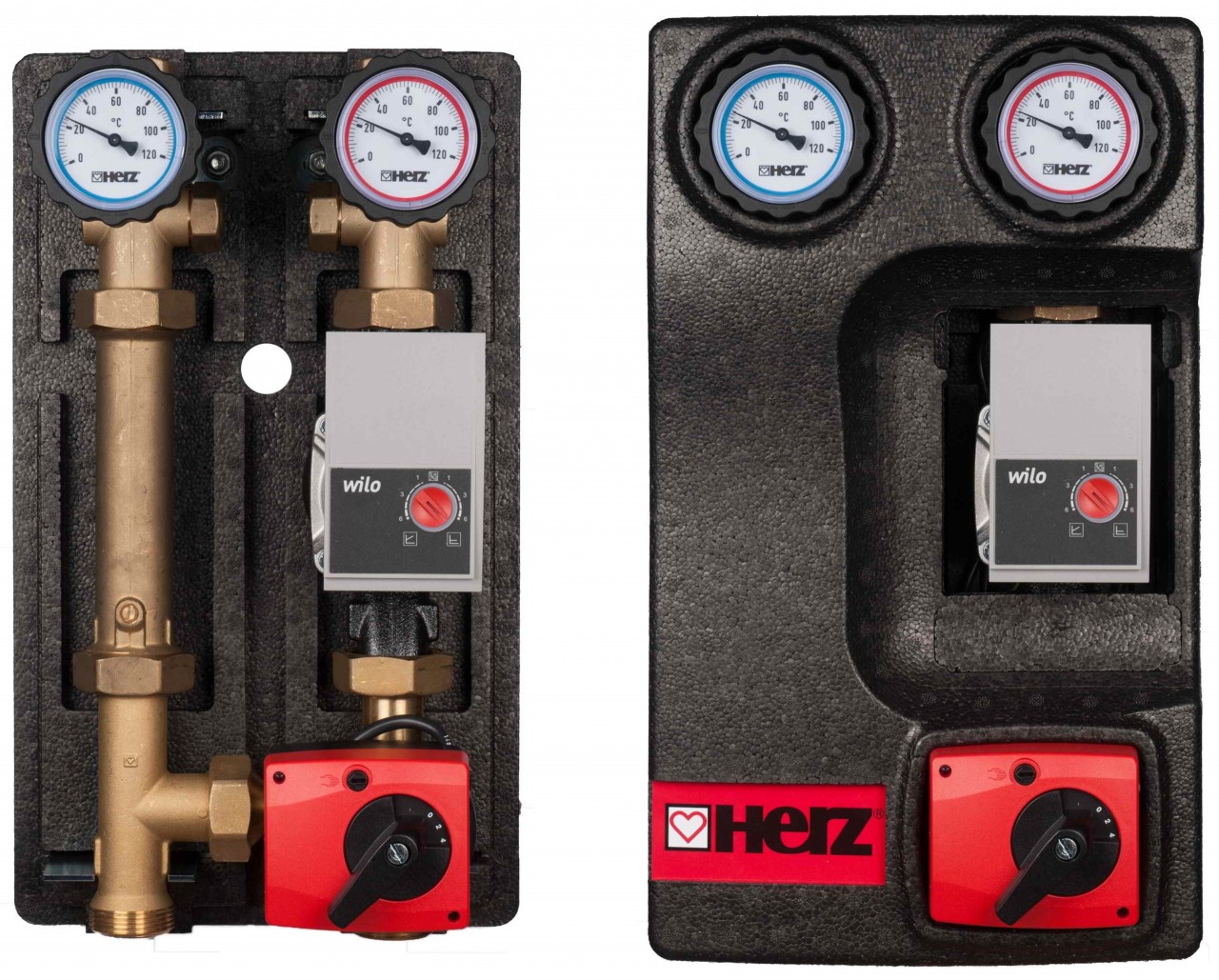

Componente:

1. Robinet cu termometru (albastru)

2. Robinet cu termometru (roșu)

3. Distanțier cu clapetă de sens

4. Teu retur

5. Vană cu trei căi cu dispozitiv de acționare electrică (1 2137 2X)

6. Pompă de circulație*

7. Supapă de descărcare*

*vezi tabelul de prezentare generală
