Grup amestec si pompare Herz, pentru incalzire in pardoseala, DN 20, pompa electronica IMP

Descriere

Grup amestec si pompare Herz, pentru incalzire in pardoseala, DN 20 cu pompa electronica IMP.

Grupul de pompare are rolul de a asigura circulația fluidului (de obicei apă sau un alt lichid) în sistemul respectiv. Este o componenta esențiala în instalațiile de încălzire centrală, instalațiile de răcire, sau alte sisteme care necesită transportul și distribuția eficientă a fluidelor. Iată câteva aspecte cheie ale rolului grupurilor de pompare:

1. Circulație eficientă: Grupurile de pompare contribuie la crearea unui flux continuu și eficient al fluidului prin instalație. Ele sunt utilizate pentru a asigura transportul fluidului de la sursa de căldură (cum ar fi un cazan) către radiatoare, ventiloconvectoare sau alte puncte de utilizare.

2. Menținerea presiunii corespunzătoare: Grupurile de pompare ajută la menținerea presiunii adecvate în întreaga instalație. Aceasta este crucială pentru asigurarea unei distribuții uniforme a fluidului și pentru ca sistemul să funcționeze în parametrii optimi.

3. Reglarea temperaturii: În instalațiile de încălzire centrală, grupurile de pompare contribuie la reglarea temperaturii, distribuind apa caldă la radiatoare sau la alte emisoare de căldură în funcție de necesități.

4. Economisirea energiei: Prin controlul circulației fluidului în funcție de cerințe, grupurile de pompare contribuie la economisirea energiei. Ele pot fi proiectate să ajusteze automat nivelul de pompaj în funcție de condițiile de funcționare, reducând astfel consumul de energie electrică.

5. Protecția împotriva blocărilor: Grupurile de pompare pot include dispozitive de protecție împotriva blocărilor sau împotriva funcționării la presiuni sau temperaturi extreme, contribuind la securitatea și durabilitatea sistemului.

Componente:

• Pompa de inalta eficienta pentru circulatia agentului termic.
• Termostat de siguranta pentru protectie la supraincalzire.
• Vana termostatica de amestec cu clapeta de sens incorporata pe retur.
• Cap termostatic Porsche Design cu senzor de temperatura imersat pe tur.
• Piesa superioara pentru senzorul de imersie, cu termometru pe tur.
• Robinete de izolare cu sfera si olandez pe turul si returul grupului.
• Racordarea la instalatie cu filete interioare de 3/4;

Grupul de amestec are 2 posibilitati de racordare la distribuitor:

• filete exterioare de 1 cu etansare plana pentru racordare la piulite semiolandeze
• conectori cu olandez si filete exterioare de 1 pentru racordare la bare cu filet interior

Materiale:

• Corp vană de amestec: alamă forjată conform EN 12165; CW 617N
• Corp distanţier: alamă forjată conform EN 12165; CW 617N
• Componente robinet cu sferă: alamă forjată conform EN 12165, CW626N DR
• Racord olandez: alamă forjată conform EN 12165; CW 617N
• Garnituri: EPDM
• Corp clapetă de sens: POM
• Domeniu de măsurare al termometrelor: 0-80°C
• Filete exterioare: conform ISO 228-1 conform ISO 724
• Filete interioare: conform ISO 7-1

Date de funcţionare:

• Presiune nominală: 6 bar
• Temperatură maximă de lucru:  110°C (sugerată max. 55°C)
• Temperatură minimă de lucru:  2°C
• kvs −AB−A:  5,0
• kvs −AB−B:  3,8
• Cursa vanei de amestec:  3,7 mm
• kvs bypass complet deschis: 0,7
• Diferența de presiune între circuitele instalației mixte: Δpprimar c>psecundar c

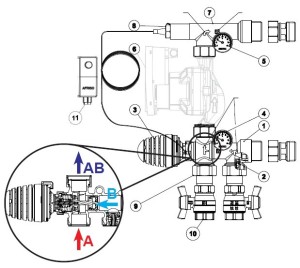

Dimensiuni:

• M* [mm] : M30 x 1,5
• G* [in] : 1’’
• G1** [in] : 3/4’’
• G2** [in] : 1”
• H [mm] : 117
• L [mm] : 20
• L1 [mm] : 45,6
• L2 [mm] : 50
• L3 [mm] : 49
• L4 [mm] : 215
• L5 [mm] : 11,5
• L6 [mm] : 164
