Filtru HERZ Y FI-FI 1 1/4" pentru impuritati

Descriere

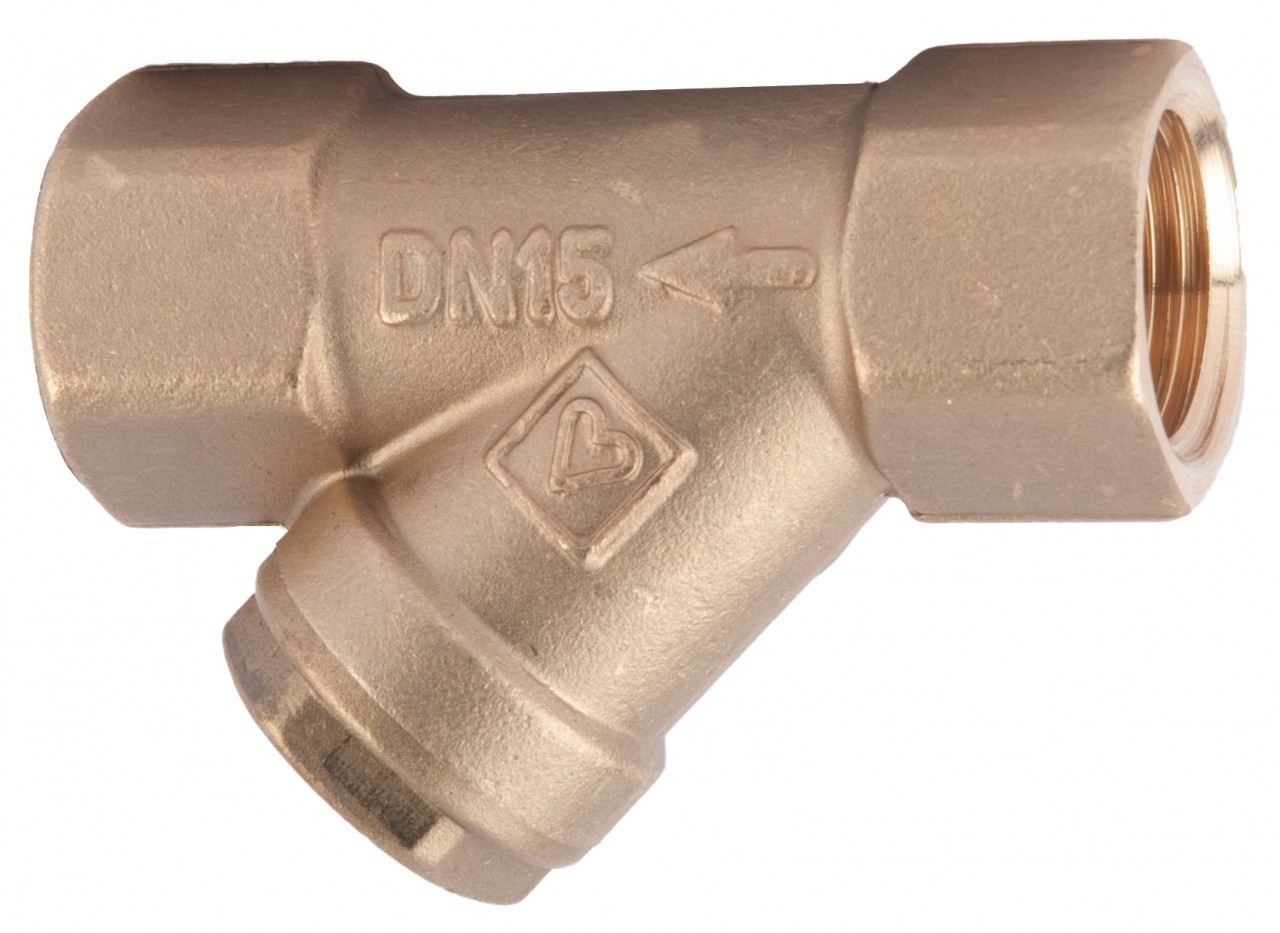

Filtru HERZ Y FI-FI 1 1/4" pentru impurități.

Filtrul Y este proiectat pentru a filtra impuritățile și particulele în circuitul de apă. Este poziționat într-o formă care seamănă cu litera "Y" pentru a permite curgerea fluidului și pentru a împiedica obstrucția prea rapidă a filtrului.

Protejarea echipamentelor: Este folosit pentru a proteja robinetele, supapele și alte echipamente din sistemul de conducte împotriva deteriorării cauzate de particulele solide sau murdăria din apă.

Domeniu de aplicare: Filtrul Y de impuritati Herz,cu filet interior de 1 1/4" este utilizat în sisteme de încălzire centrală, sisteme de energie, construcții și construcții de mașini. Se folosește în toate situațiile în care se doreste ca mediul să fie sigur, curat sau pentru protecția elementelor sensibile din sistem.

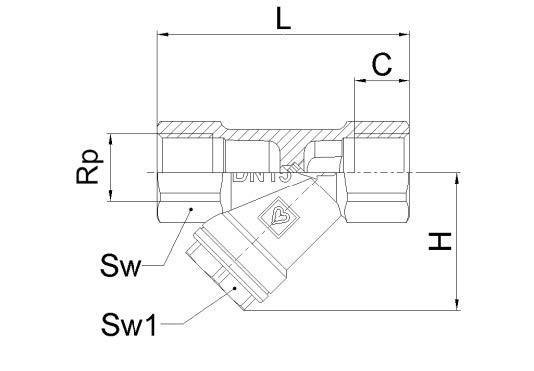

• PN [bar]: 25
• G [in]: 1-1/4˝
• C [mm]: 14
• L [mm]: 93
• H [mm]: 62
• Sw [mm]: 47
• Sw1 [mm]: 32
• Kv: 16,5
• Masa [kg]: 0,363

Specificatii tehnice:

• Corp: alama forjata conform EN 12420
• Dop: alama forjata conform EN 12420
• Sita: otel crom-nichel
• Dimensiune găuri sită: 0.5 mm
• Garnitura conector: NBR 70ShA
• Conectori: filet interior conform ISO 228
• Presiune de lucru: până la 16 bar
• Temperatura de lucru: -10°C ÷ +110°C (pentru apa intre 0.5°C ÷ 95°C, fara abur)
• Medii: apă, aer, ulei, etc. (medii neagresive)

Material si construcție:

• Corp: alama forjata tip CW617N*, conforma EN 12420;
• Dop de închidere: alamă forjată tip CW617N, conforma EN 12420;
• Sită: oțel inoxidabil, ochiuri sită 0,5mm;
• Garnituri dop: tip EPDM
• Racord lateral cu filet interior: tip G, conform ISO 228-1

Mediul de utilizare:

Calitatea apei utilizate ca agent de lucru trebuie sa fie in conformitate cu ÖNORM H5195 sau VDI-Standard 2035. Se permite utilizarea de glicol etilenic sau propilenic într-un raport de amestec de 25-50%. Te rugăm să consulți documentația producătorului atunci cand utilizezi produse de glicol etilenic pentru protecția împotriva înghețului și coroziunii(antigel). Separatorul de impurități HERZ nu este indicat pentru medii agresive (cum ar fi: acizi, alcalii, gaze combustibile și explozive ..) deoarece acestea pot distruge componentele de etanșare.

Instrucțiuni de montaj:

Filetele conductei vor fi acoperite cu un material de etansare corespunzator (material de filare, panglică din teflon, pastă de etanșare). La asamblare utilizați un instrument de asamblare adecvat, care se adaptează la racordurile de capăt ale filtrului. O atenție deosebită trebuie acordata directiei de curgere indicate pe carcasa filtrului cu o sageată.

Montarea corectă a filtrului Y:
