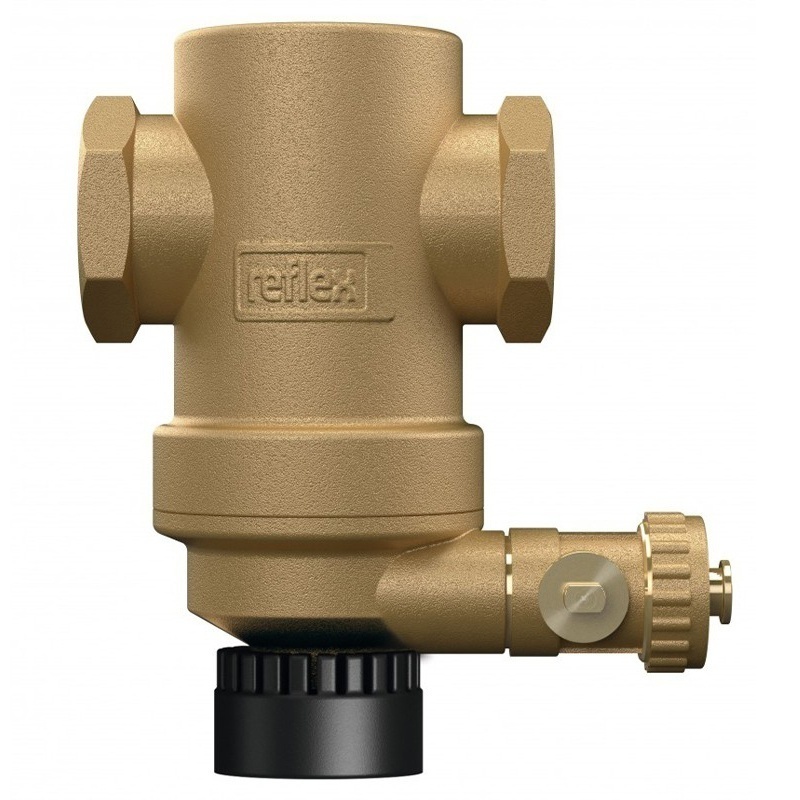

Filtru antimagnetita si anti-namol, Reflex Exdirt D 2" M pentru protectie centrale termice cu magnet neodymium detasabil cu montaj orizontal din alama

• Separator de murdărie și nămol, din alamă, cu magnet, cu conexiune orizontală, pentru conducte orizontale, pt. sisteme de încălzire sau apă răcită, în circuit închis, umplute cu agent termic (apă sau mixtură de glicol). Pentru mixtura de glicol, concentrația permisă de glicol este de 25-50%.
• Sistemul Exferro Easy Clip permite detașarea și realipirea capsulei magnetice, pe carcasa exterioară a separatorului, printr-o procedură simplă și sigură.
• Capsula cu magnet permanent este montată într-un manșon de plastic, care se atașează prin clipsare, pe o nervură circulară exterioară de pe partea inferioară a separatorului. Particulele feromagnetice sunt reținute, pe interior, de câmpul magnetic al capsulei magnetice, în aceeași zona în care se depun gravitațional și impuritățile mecanice.
• Asigură îndepărtarea particulelor până la o dimensiune de 5,0 μm din fluxul de agent termic, folosind separarea gravitațională în camera de destindere din corpul separatorului. Camera de destindere are aria transversală mult mai mare față de aria transversală de conectare, producând o scădere proporțională a vitezei fluidului (cf. ecuației de continuitate: A x v = ct.).
• Pentru multiplicarea efectului, în corpul separatorului se folosește o inserție tubulară din sârmă, care prin impulsurile aplicate impurităților mecanice contribuie, în plus, la scăderea vitezei acestora, susținând mișcare naturală de depunere gravitațională în camera inferioară a separatorului.
• Această inserție tubulară din sârmă are și rol de a reduce turbulențele de curgere a lichidului din corpul separatorului.
• Pierderile de presiune ale separatorului sunt foarte mici, de max. 0,02 bar.
• Depozitele colectate (impurități mecanice și particule feromagnetice) sunt eliminate, periodic, din camera inferioară a separatorului, prin purjare, fără întreruperi operaționale ale sistemului, prin detașarea sistemului Exferro Easy Clip și acționarea manuală a vanei de purjare, pe poziția deschis, timp de câteva secunde.
• Conexiuni disponibile: 22 mm, ¾“, 1“, 1¼“, 1½“, 2“.

Date tehnice:

• Tip: D 2″ M
• Material carcasa: alama
• Pozitie conexiune: orizontal
• Pozitie corp separator: vertical
• Temperatura maxima de operare: 110°C
• Presiune max. admisa: 10 bar
• Conexiune: IG 2″
• Conexiune purjare: G ¾”
• Tip conexiune: filet
• Debit volumic max. admisibil: 7,3 m³/h
• KVS: 56,1 m³/h
• Diametru: 100 mm
• Inaltime (inclusiv Easy Clip): 234 mm
• Latime: 143 mm
• Lungime conexiune: 132 mm
• Masa: 3,02 kg
