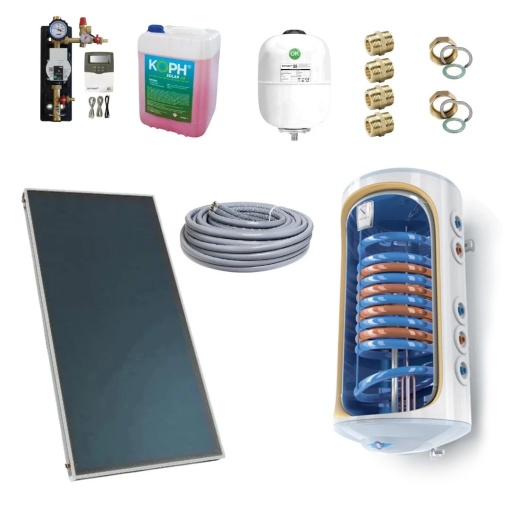

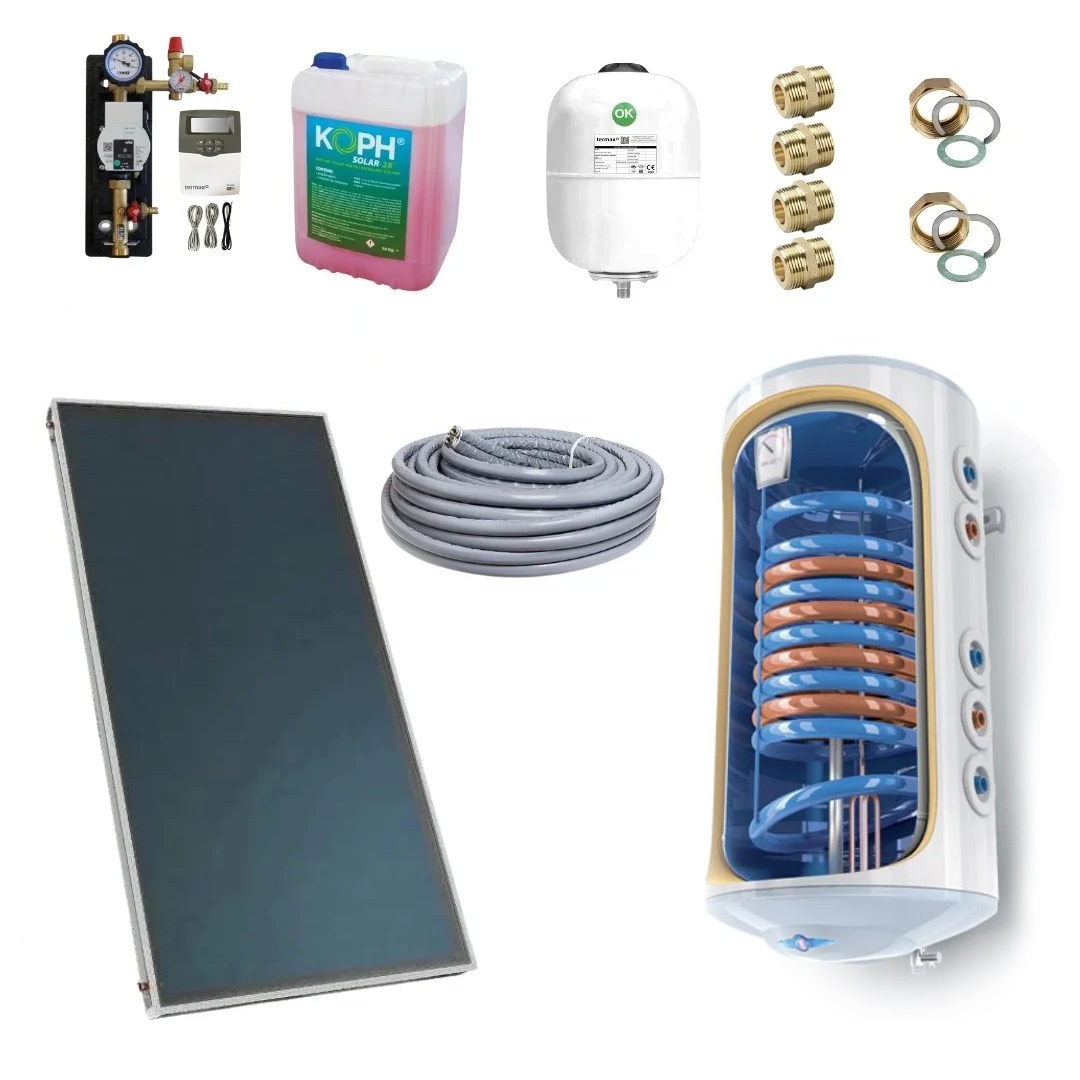

Pachet panou solar plan Tesy SP 08 200 CSL, 1.8 m² + Boiler termoelectric TESY 120 l cu 2 serpentine + Accesorii montaj

Boiler indirect cu 2 serpentine - Tesy EV-S2 200 litri

Boilerele indirecte cu 2 serpentine din gama ProfiLine de la Tesy sunt echipamente de mare capacitate cu montaj pe pardoseala, ideale pentru producerea apei calde menajere si pot functiona in combinatie cu o centrala pe lemne sau pe gaz.

Functionare eficienta

Eficienta boilerului este data de suprafata marita a schimbatorului de caldura, ce acumuleaza eficient energia termica provenita inclusiv de la un panou solar sau de la o pompa de caldura.

Economie de energie

Boilerul este izolat cu spuma poliuretanica de 50 mm grosime, ce asigura pierderi reduse de caldura, deci costuri mici cu factura de electricitate.

Rezistent la uzura

Rezervorul acestui boiler este rezistent la uzura gratie tratamentului cu email la interior, precum si la coroziune, datorita anodului confectionat din aliaj de magneziu.

CARACTERISTICI SI AVANTAJE

Boilerul este echipat cu doua flanse - una in partea superioara la care este fixata protectia anodica, respectiv una in partea laterala, folosita pentru curatarea rezervorului de apa.

• Anod de magneziu Da
• Protectie rezervor Spuma poliuretanica, Emailat
• Suprafata serpentina inferioara 0.75 mp
• Suprafata serpentina superioara 0.54 mp

Grupul pompare Pumpfix Simple Herz, G 1", 6 bar, cu pompa:

Domeniu de aplicație

Grupurile de pompare sunt construite pe verticală, cu un robinet cu sferă și termometru, cu fața îndreptată în sus. Grupul de pompare este parte a sistemului solar pentru prepararea de apă caldă menajeră. Este posibilă instalarea unei pompe de circulație de la alți producători în situația unui alt proiect. Grupul de pompare este echipat cu un debitmetru, care permite setarea debitului de apă. Grupul de pompare Pumpfix SOLAR Simple conține un grup de siguranță compus din supapă de siguranță, manometru, robinet de golire și racord la vasul de expansiune. Robinetul cu sferă și termometru conține și o clapetă de sens

Funcțiile componentelor

Clapeta de sens este integrată în robinetul cu sferă și termometru. Robinetul de reținere SOLAR: este integrat în corpul debitmetrului. Robinetul cu sferă este utilizat ca element de închidere. Funcția robinetului de reținere poate fi blocată, de exemplu, pentru golirea sistemului. Rotiți maneta la 45°în sensul acelor de ceasornic, pentru a dezactiva robinetul de reținere.

Date de funcționare

• Temperatura maximă de lucru:  110°C;
• Presiune maxim admisă:  PN 10;
• Temperatură maxim admisă pe termen scurt:  120°C < 15s;
• Raport de amestec: propilen-glicol 25-50%;

Ansamblul este echipat cu:

1. Robinet cu sferă echipat cu termometru

2. Grup de siguranță

3. Debitmetru

4. Pompă de recirculare pt. instalații “solare”

Comandă externă printr-un sistem PWM

Evaluarea cerințelor (nivel/punct de referință) pentru comandă se face de la un controler. Controler-ul trimite un semnal PWM ca variabilă de acționare la pompa model PARA-STG. Wilo recomandă utilizarea controlului de tip PWM2, din motive de securitate. Generatorul de semnal PWM dă o comandă periodică de impulsuri la pompă(ciclul de funcționare), conform DIN IEC 60469-1. Variabila de acționare este determinată de raportul dintredurata impulsului și perioada de impuls. Ciclul de funcționare este definit ca un raport fără dimensiune, cu ovaloare de 0 ... 1 sau 0 ... 100%. Controlul de tip PWM2 este explicat grafic în fișa tehnică aferentă pompeiWILO de tip PARA-STG.

ATENȚIE!

Conexiunea alimentării electrice (230 V AC) la pinii de comunicație (iPWM) distruge produsul.La intrarea PWM, tensiunea maximă este de 24 V tensiune de intrare sincronizată.

Automatizarea solara Termax SR208C Wi-fi este destinata aplicatiilor solare termice. Aceasta poate citi 3 temperaturi, poate actiona 2 relee si poate transmite pe internet in aplicatia Tuya toate datele inregistrate.

Aplicatia Tuya inregistreaza datele transmise de catre controlerul solar Termax SR208C Wi-fi, si permite utilizatorului sa vizualizeze informatii in timp real sau statistici ale functionarii sistemului solar.

Automatizarea este pre-programata, nefiind necesara programarea acesteia la montaj.

Eventualele setari pot fi realizate consultand manualul in limba romana.

• presiune de lucru: 1.5 - 2 bar;
• presiunea maxima: 10 bar;
• racord: 1″ ;
• inaltime:  400 mm;
• diametru: 260 mm;
• volum: 18 litri;
• tip membrana: EPDM;
