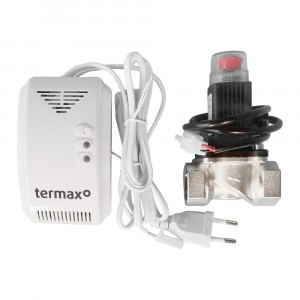

Termax Scut - Kit senzor gaz si electrovalva 3/4"

Descriere

CARACTERISTICI PRINCIPALE DETECTOR GAZ

- Senzor cu fiabilitate ridicata

- Resetare automata dupa alarma

- Detecteaza gaze naturale, GPL (gaz petrolier lichefiat) si gaze de huila

- Utilizat doar la interior, montaj pe perete

SPECIFICATII TEHNICE DETECTOR GAZ

Tensiune de alimentare 230V

Tensiune de iesire pentru electrovalva 9 - 12V (impuls)

Consum in stand-by ≤ 90mA

Consum in alarma ≤ 100mA

Consum maxim 3W (la 230V)

Timp amorsare senzor Aprox. 180 secunde

Intensitate sonora ≥ 85dB/m

Nivel de alarma 20% LEL (Lower Explosive Limit)

Densitate gaz nivel alarma 0.1% - 0.5%

Indicator alarma LED rosu intermitent

Indicator eroare LED rosu si sunet prelungit

Temperatura de utilizare -26°C ~ +80°C

Dimensiuni 115 x 72 x 41 mm

INSTRUCTIUNI DE INSTALARE

1. Mai intai identificati daca gazul de la sursa este mai greu sau mai usor decat aerul. Gaze mai grele decat aerul: GPL etc. Gaze mai usoare decat aerul: gaz natural, gaz metan etc.

2. In functie de greutatea gazului, alegeti amplasarea corecta a detectorului de gaz. In cazul in care gazul este mai greu decat aerul, pozitionati detectorul de gaz la o inaltime de 0,3 - 1,0 m fata de podea, pe o raza de max. 1,5 m de sursa de gaz. In cazul in care gazul este mai usor decat aerul, pozitionati detectorul de gaz la o inaltime de 0,3 - 1,0 m fata de tavan, pe o raza de max. 1,5 m de sursa de gaz.

3. Fixati bine suruburile in perete, dupa care pozitionati detectorul de gaz.

4. Evitati sa instalati detectorul de gaz in apropierea urmatoarelor surse: flux direct de aer cauzat de vant, ventilatoare, usi sau ferestre deschise, surse de abur, vapori de ulei etc.

5. Orice instalare a unui dispozitiv cu fir trebuie sa respecte legile nationale in vigoare. Firele trebuie sa aiba dimensiunea si culoarea corecte, pentru a evita legaturi eronate. O conexiune gresita a firelor poate avea repercursiuni in caz de alarma cauzata de pierderi de gaz.

FOLOSIREA DETECTORULUI DE GAZ IN MOD INDEPENDENT

1. Alegeti locul potrivit instalarii detectorului de gaz. Urmati instructiunile de instalare.

2. Alimentati detectorul de gaz la o sursa 230V. LED-ul verde va clipi o data pe secunda timp de 3 minute, timp necesar amorsarii senzorului. Dupa amorsarea senzorului, detectorul va emite un sunet scurt pentru a atentiona ca a intrat in starea normala de functionare. Ledul va continua sa clipeasca.

FOLOSIREA DETECTORULUI DE GAZ IMPREUNA CU O ELECTROVALVA

1. Alegeti locul potrivit instalarii detectorului de gaz. Urmati instructiunile de instalare.

2. Alimentati detectorul de gaz la o sursa 230V. LED-ul verde va clipi o data pe secunda timp de 3 minute, timp necesar amorsarii senzorului. Dupa amorsarea senzorului, detectorul va emite un sunet scurt pentru a atentiona ca a intrat in starea normala de functionare. Ledul va continua sa clipeasca.

3. Daca detectorul identifica o pierdere de gaz, LED-ul rosu clipeste, in timp ce sirena incorporata emite un sunet de alarma repetitiv “Di ... Di”. Daca detectorul este legat de o electrovalva va transmite catre aceasta un impuls care va va determina acest dispozitiv sa opreasca furnizarea cu gaz. Detectorul de gaz se va intoarce la starea initiala de functionare dupa dispersarea gazului sau dupa repornirea detectorului.

4. Daca sirena emite un sunet lung, iar LED-ul rosu este aprins - indica o eroare a senzorului intern. Intrerupeti alimentarea si contactati un centru service.

5. Daca detectorul functioneaza in mod discordant, intrerupeti alimentarea la curent si reinitiati procedura de punere in functiune. Daca problema persista, contactati un centru service.

RECOMANDARI PENTRU INSTALARE

1. Electrovalva se va instala numai de catre personal calificat.

2. Electrovalva trebuie instalata dupa robinetul principal de gaz interior.

3. Electrovalva trebuie instalata in directia fluxului de gaz marcata pe supapa electrovalvei. Bobina nu trebuie montata cu fata in jos. Electrovalva poate fi instalata pe orizontala sau verticala.

4. Firele de control ale electrovalvei trebuie conectate corect. Firul alb este pozitiv, iar negru este negativ. Realizarea unei conexiuni incorecte poate duce la risc de scurtcuit.

5. In timpul lucrarilor de mentenanta la teava de gaz, cum ar fi curatarea tevii cu presiune, electrovalva trebuie demontata pentru a evita defectiunile acesteia.

6. In timpul testelor de presiune, electrovalva trebuie deschisa.

7. Butonul de deschidere al electrovalvei poate fi tras vertical in sus atunci cand presiunile sunt egale (admisie si evacuare).

8. Polaritatea inversata si tensiunea gresita pot deteriora bobina electromagnetica a electrovalvei.

9. Se recomanda instalarea impreuna cu senzorul de gaz din kit . Conectarea se face plug & play (mufa in mufa), fara alte modificari.
